[AP] D-5□ SERIES
外皮 : 4.5mm ブラック、グレー
内部導体 : 0.08 X 60 (coil)
リード線 : 耐油ビニールキャブタイヤコード（VW-1規格 難燃性）
応答速度 : 1msec以内
絶縁抵抗 : DC500Vメガーにて50MΩ以上（リード線・ケース間）
耐電圧 : AC1500V 1分間（リード線・ケース間）
耐衝撃 : 30 G
漏れ電流 : なし
周囲温度 : -10∼ 60℃
保護構造 : IP-67
リード線の長さは1mで、1m以上は受注仕様となります。

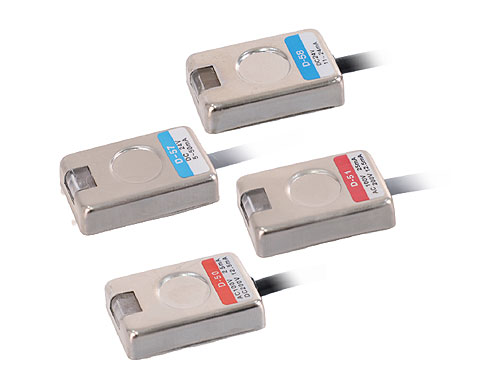

(AP) D-57, D-58 オートスイッチ仕様
| Auto s/w 仕様 | (AP) D-57 | (AP) D-58 |
|---|---|---|
| 使用負荷 | PLC、リレー | |
| 負荷電圧 | DC 24V | |
| 負荷電流 | 5-50mA | 10-100mA |
| 接点保護回路 | なし | |
| 内部電圧降下 | 3.0 V以下 | |
| 信号表示ランプ | あり（ON時 赤色ランプ点灯） | |
(AP) D-50, D-51 オートスイッチ仕様
| Auto s/w 仕様 | (AP) D-50 | (AP) D-51 | |||
|---|---|---|---|---|---|
| 使用負荷 | リレー | PLC、リレー | |||
| 負荷電圧 | AC 110V | AC 220V | DC 24V | AC 110V | AC 220V |
| 負荷電流 | 5-25mA | 5-12.5mA | 5-50mA | 5-25mA | 5-12.5mA |
| 接点保護回路 | あり | ||||
| 内部電圧降下 | 1V 以下 | 3.0V 以下 | |||
| 信号表示ランプ | OFF時 ランプ点灯 | ON時 赤色ランプ点灯 | |||

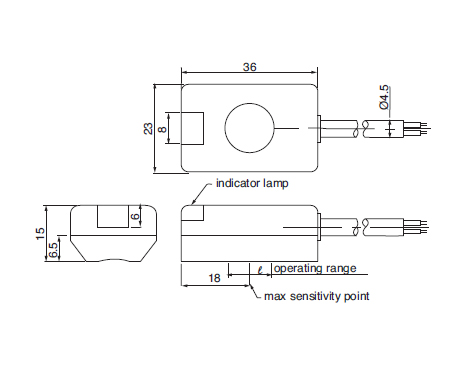

最高感度位置 / 動作範囲 / 外形寸法

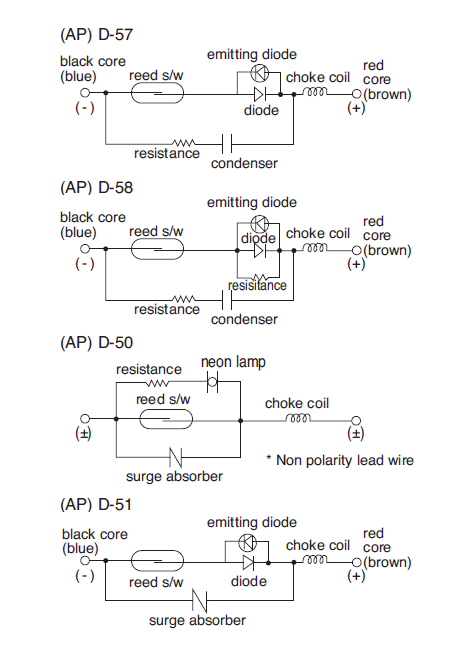

オートスイッチ内部回路
