[AP] D-C7□ SERIES
外皮 : 3.5mm グレー、ブラック
内部導体 : 0.08 X 60 (coil)
リード線 : 耐油ビニールキャブタイヤコード（VW-1規格 難燃性）
応答速度 : 1msec以内
絶縁抵抗 : DC500Vメガーにて50MΩ以上（リード線・ケース間）
耐電圧 : AC1500V 1分間（リード線・ケース間）
耐衝撃 : 30 G
漏れ電流 : なし
周囲温度 : -10∼ 60℃
保護構造 : IP-67
リード線の長さは1mで、1m以上は受注仕様となります。
製品動画

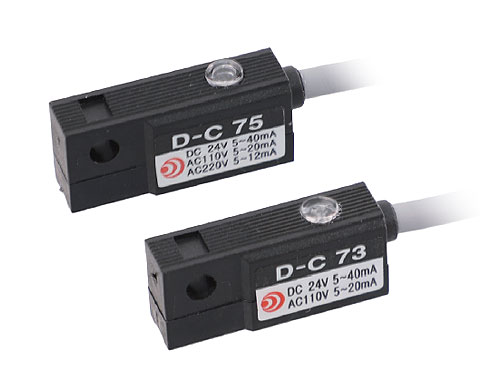

(AP) D-C 73, 75 オートスイッチ仕様
| Auto s/w 仕様 | (AP) D-C 73 | (AP) D-C 75 | |||
|---|---|---|---|---|---|
| 使用負荷 | PLC、リレー | PLC、リレー | |||
| 負荷電圧 | DC 24V | AC 110V | DC 24V | AC 110V | AC 220V |
| 負荷電流 | 5-40mA | 5-20mA | 5-40mA | 5-20mA | 5-12mA |
| 接点保護回路 | なし | ||||
| 内部電圧降下 | 3.0 V以下 | ||||
| 信号表示ランプ | あり（ON時 赤色ランプ点灯） | ||||

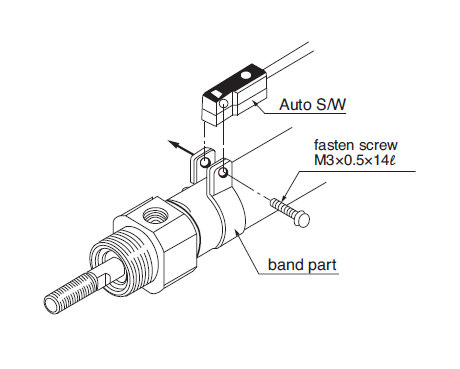

オートスイッチの取付および移動方法

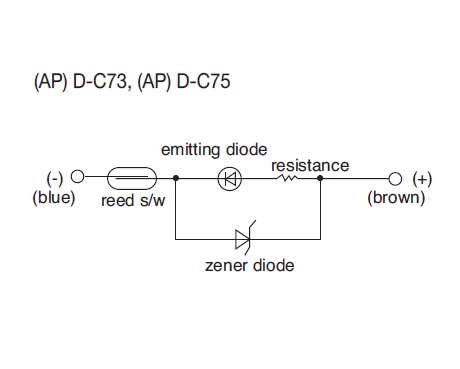

オートスイッチ内部回路

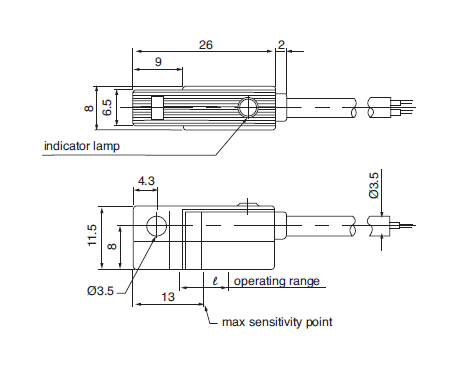

最高感度位置 / 動作範囲 / 外形寸法
FREE BAND
※シリンダー外径サイズに関係なく、6Φ〜80ΦまでFree Band 1本で簡単に固定できます。
- 特許番号 : 登録第0243955号
1. まずリング状のBandをシリンダーに取り付け、ブラケットの間にAuto s/wを挿入します。
2. Auto s/wを検知したい所定位置に合わせ、ペンチなどの工具を使用してシリンダーとAuto s/wが密着するようにBandの端部を引っ張ります。
3. 上部の六角ボルトを締めてAuto s/wを固定します。
4. Auto s/wを固定した後、不要なBand部分はハサミなどで切断してください。
5. 標準Bandの使用範囲はシリンダー6mm〜40mmまでで、40mm以上の場合は別途ご注文ください。
▶ Band1本でシリンダー6mm〜80mmまでAuto s/wの固定が可能です。
