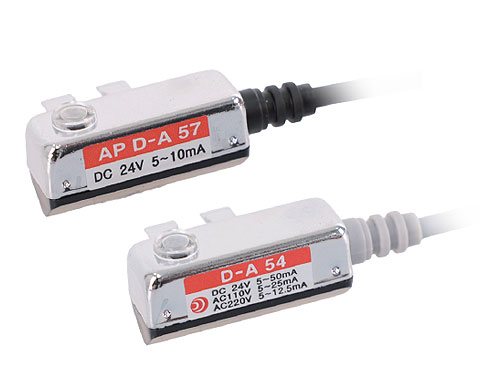

[AP] D-A5□ SERIES
外皮 : 3.5mm グレー、ブラック
内部導体 : 0.08 X 60 (coil)
リード線 : 耐油ビニールキャブタイヤコード（VW-1規格 難燃性）
応答速度 : 1msec以内
絶縁抵抗 : DC500Vメガーにて50MΩ以上（リード線・ケース間）
耐電圧 : AC1500V 1分間（リード線・ケース間）
耐衝撃 : 30 G
漏れ電流 : なし
周囲温度 : -10∼ 60℃
保護構造 : IP-67
リード線の長さは1mで、1m以上は受注仕様となります。
製品動画
(AP) D-A, 54,53 オートスイッチ仕様
| Auto s/w 仕様 | (AP) D-A 54 | (AP) D-A 57 | ||
|---|---|---|---|---|
| 使用負荷 | PLC、リレー | PLC、リレー | ||
| 負荷電圧 | DC 24V | AC 110V | AC 220V | AC 110V |
| 負荷電流 | 5-50mA | 5-25mA | 5-12.5mA | 5-50mA |
| 接点保護回路 | 内蔵 | なし | ||
| 内部電圧降下 | 3.0 V以下 | |||
| 信号表示ランプ | あり（ON時 赤色ランプ点灯） | |||
(AP) D-A, 64,67 オートスイッチ仕様
| Auto s/w 仕様 | (AP) D-A 54 | (AP) D-A 57 | ||||
|---|---|---|---|---|---|---|
| 使用負荷 | PLC、リレー | PLC、リレー | ||||
| 負荷電圧 | DC 24V | AC 110V | AC 220V | DC 24V | AC 110V | AC 220V |
| 負荷電流 | 50mA | 5-25mA | 12.5mA | 5-50 mA | 50mA | 25mA |
| 接点保護回路 | なし | |||||
| 内部電圧降下 | 25Ω 以下 | 1Ω 以下 | ||||
| 信号表示ランプ | なし | |||||

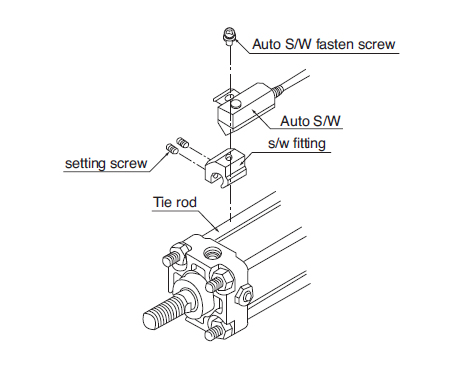

取付方法

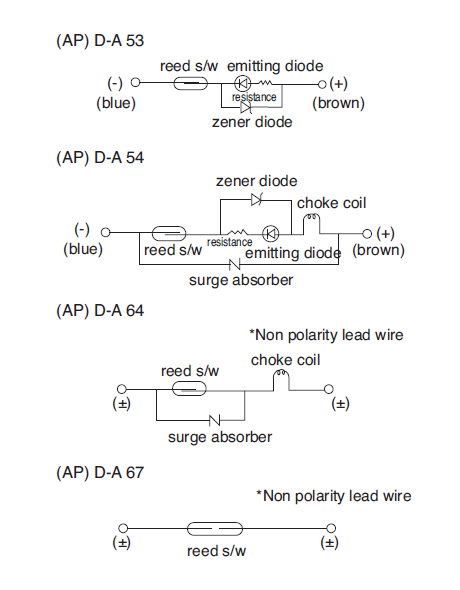

オートスイッチ内部回路

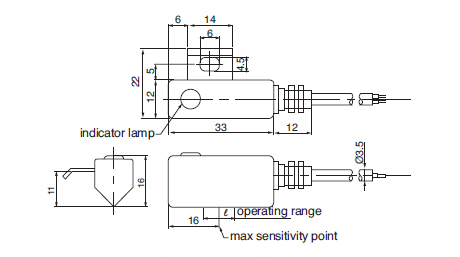

最高感度位置 / 動作範囲 / 外形寸法

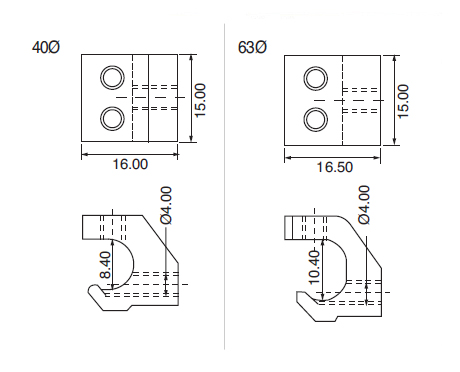

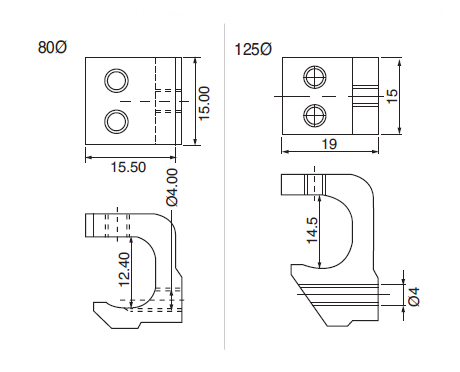

タイロッドタイプ取付用ブラケット（D-A54シリーズ）
