用語の説明
1) 使用電圧
Auto s/wと負荷（リレー、PLC、S.VS）に直列に加えられる電源電圧を意味します。使用電圧が規格値より高い場合、Auto s/wおよび負荷が破損する恐れがあり、逆に規格値より低い場合はAuto s/wの表示ランプや負荷が正常に動作しません。
※ 注意 : Auto s/wに電源を直接接続すると、Auto s/wおよび電源が破損する恐れがあります。
2) 使用電流
使用電流とは、Auto s/wに流すことができる最大電流を意味します。規格値以上の電流を流すとAuto s/wが破損し、逆に規格値以下では表示ランプが正常に点灯せず、負荷も正常に動作しません。
3) 応答速度
Auto s/wが一定時間内に応答できる速度を意味します。
例) : 1msec → 1秒間に1000回動作
500Hz → 1秒間に500回動作
3000R.P.M → 1分間に3000回動作
4) ヒステリシス特性
Auto s/wにおけるヒステリシス特性とは、Auto s/wのON領域とOFF領域が重複している状態を意味します。例えば、磁性体とAuto s/wとの距離が5mmでON状態になると仮定した場合、本来なら5.1mm以上でOFFになるべきですが、実際にはOFFにならず、6mm以上離れて初めてOFFになります。ヒステリシス特性が小さすぎるとチャタリング現象が発生し、大きすぎると動作範囲が必要以上に広くなります。
5) 接点保護回路
L負荷（リレー、MG、S.V）がON状態からOFF状態へ変化する際、瞬間的に逆起電力が発生し、Auto s/w内部部品が破損する恐れがあります。これを防ぐため、内部に逆起電力を吸収できる素子（コンデンサ、ツェナー、バリスタ）を挿入し、接点を保護する回路を接点保護回路と呼びます。一般的に大型のAuto s/w（D-A54、D-50、ROなど）にはサージアブソーバ素子が内蔵されていますが、小型のAuto s/wには内蔵されていません。
6) 内部電圧降下
内部電圧降下とは、Auto s/wが消費する電圧を意味します。

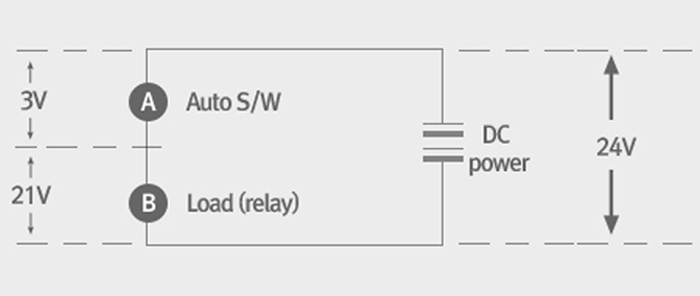

i. 図のように電源電圧が24V、Auto s/wの内部電圧降下が3Vの場合、実際に負荷へ加わる電圧は21Vとなります。
ii. Auto s/wを複数個AND回路（直列回路）で構成すると、内部電圧降下のため負荷が動作しません。3個を直列接続した場合、3V × 3 = 9Vとなるため、負荷には15Vしか加わりません。
iii. OR回路（並列回路）では、Auto s/wの個数に関係なく内部電圧降下は1個分のみ発生するため、複数接続しても問題ありません。
7) 内部抵抗
Auto s/wが持つ内部抵抗を意味します。リードs/wの接触抵抗および半導体（チョークコイル、ダイオード、抵抗）と合成された抵抗を指します。順方向と逆方向では抵抗値に差があります。
