有接点の配線方法
有接点の配線方法

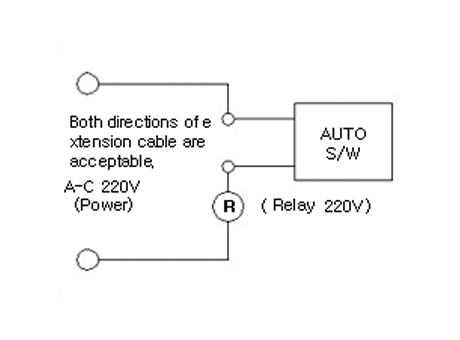

AC 220V

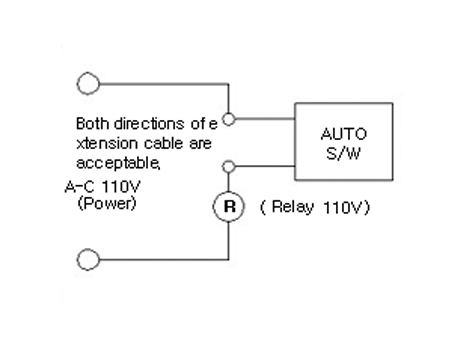

AC 110V

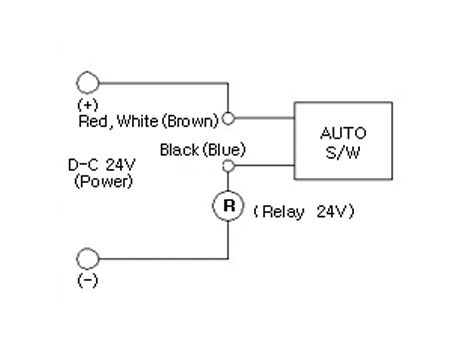

DC24V

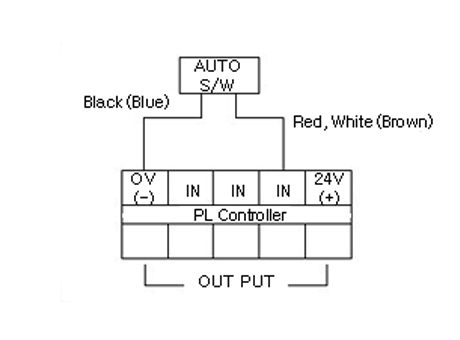

PLC 配線図
一般的なPLCは（-）入力を使用しますが、まれに（+）入力を使用するPLCもあります。その場合は、電源（-）に接続していたリード線を（+）へ接続し、もう一方のリード線をINPUT端子へ接続してください。※ 配線前に、選択したAuto s/wが定格電流・電圧に適合しているか再度ご確認ください。定格電圧・電流が仕様に合っていない場合、破損または誤動作の原因となります。
