有接点 REED S/W TYPE
[AP] D-A93[AP] D-A7□ SERIES[AP] D-C7□ SERIES[AP] D-A5□ SERIES[AP] D-Z73 , W13H[AP] D-5□ SERIES[AP] RO[AP] SO[AP] APC(FX-2)[AP] MA-1
[AP] D-A7□ SERIES
外皮 : 3.5mm グレー、ブラック
内部導体 : 0.08 X 60 (coil)
リード線 : 耐油ビニールキャブタイヤコード（VW-1規格 難燃性）
応答速度 : 1msec以内
絶縁抵抗 : DC500Vメガーにて50MΩ以上（リード線・ケース間）
耐電圧 : AC1500V 1分間（リード線・ケース間）
耐衝撃 : 30 G
漏れ電流 : なし
周囲温度 : -10∼ 60℃
保護構造 : IP-67
リード線の長さは1mで、1m以上は受注仕様となります。
製品動画

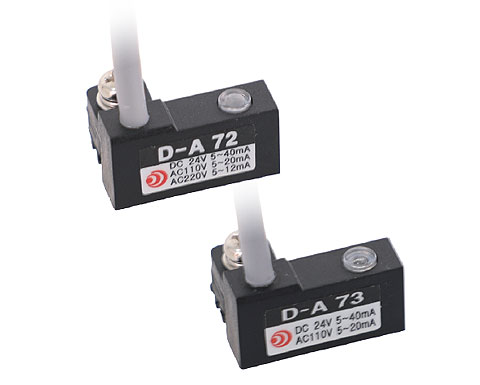

(AP) D-A 73, 72 オートスイッチ仕様
| Auto s/w 仕様 | (AP) D-A 73 | (AP) D-A 72 | |||
|---|---|---|---|---|---|
| 使用負荷 | PLC、リレー | PLC、リレー | |||
| 負荷電圧 | DC 24V | AC 110V | DC 24V | AC 110V | AC 220V |
| 負荷電流 | 5-40mA | 5-20mA | 5-40mA | 5-20mA | 5-12mA |
| 接点保護回路 | なし | ||||
| 内部電圧降下 | 3.0 V以下 | ||||
| 信号表示ランプ | あり（ON時 赤色ランプ点灯） | ||||

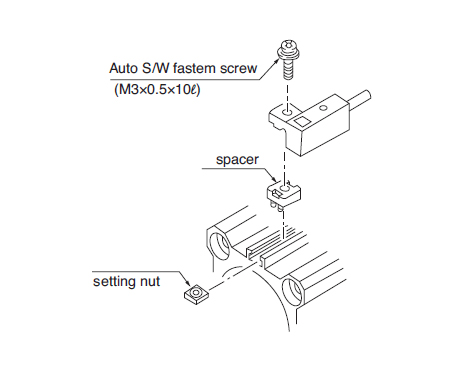

取付方法

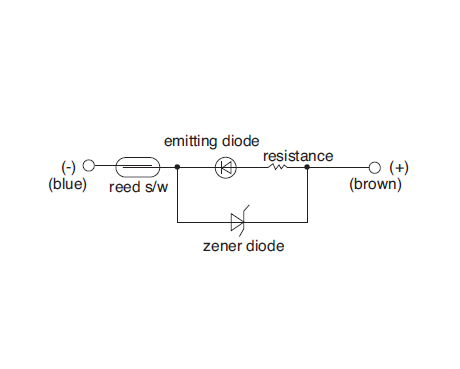

オートスイッチ内部回路

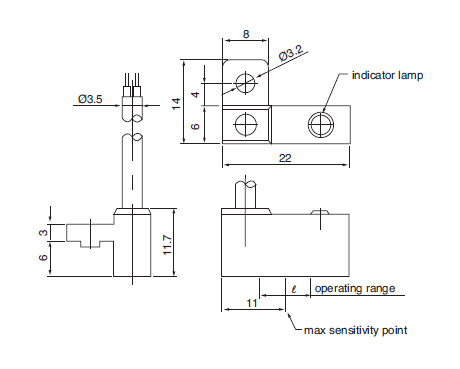

最高感度位置 / 動作範囲 / 外形寸法
