[AP] D-F8□ SERIES
リード線 : 耐油ビニールキャブタイヤコード（VW-1規格 難燃性）
外皮 : 3.5mm グレー、ブラック
内部導体 : 0.08 X 60 (coil)
保護構造 : IP-67
耐衝撃 : 30 G
絶縁抵抗 : DC500Vメガーにて50MΩ以上（リード線・ケース間）
応答速度 : 1msec
周囲温度 : -10∼ 60℃
耐電圧 : AC1500V 1分間（リード線・ケース間）
リード線の長さは1mで、1m以上は受注仕様となります。
製品動画

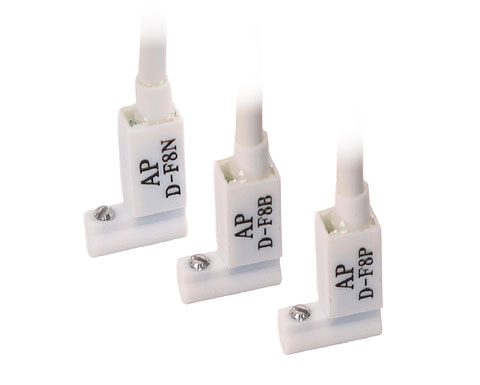

(AP) D-F8N, D-F8P, D-F8B オートスイッチ仕様
| Auto s/w 仕様 | (AP) D-F8N | (AP) D-F8P | (AP) D-F8B |
|---|---|---|---|
| 使用負荷 | IC回路、PLC、リレー | ||
| 配線方式 | 3線式 | 2線式 | |
| 出力方式 | NPN | PNP | 2線式 |
| 使用電圧 | DC 4.5 ~ 28V | DC 24V (10~28V) | |
| 負荷電流 | 0~100 mA Max | 5~50 mA Max | |
| 内部電圧降下 | 0.8V 以下 | 4.5V 以下 | |
| 漏れ電流 | 100uA 以下 | 1mA 以下 | |
| 信号表示ランプ | あり（ON時 赤色LED点灯） | ||
| ※ NO : Normal Open / NC : Normal Close | |||

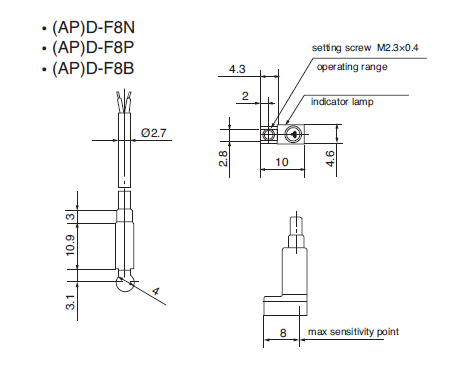

オートスイッチ外形寸法図

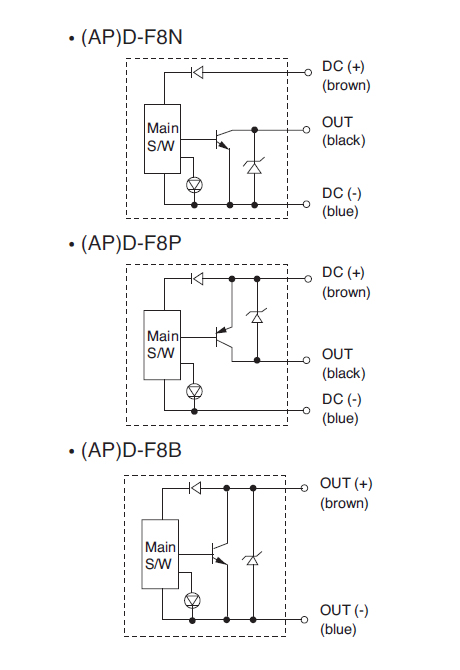

オートスイッチ内部回路
