無接点 SOLID STATE TYPE
[AP] D-F9□ SERIES[AP] D-F8□ SERIES[AP] D-Y59□ SERIES[AP] D-□59 SERIES[AP] D-H7□ SERIES[AP] D-F7□V SERIES[AP] R2/R3

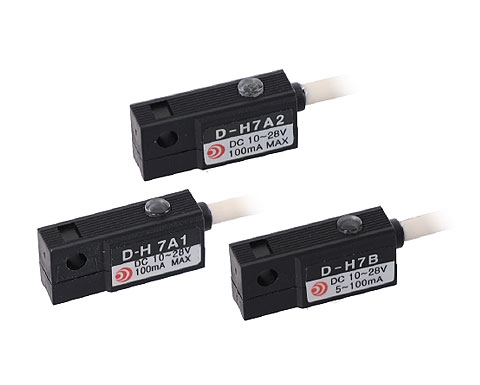

[AP] D-H7□ SERIES
リード線 : 耐油ビニールキャブタイヤコード（VW-1規格 難燃性）
外皮 : 3.5mm グレー、ブラック
内部導体 : 0.08 X 60 (coil)
保護構造 : IP-67
耐衝撃 : 30 G
絶縁抵抗 : DC500Vメガーにて50MΩ以上（リード線・ケース間）
応答速度 : 1msec
周囲温度 : -10∼ 60℃
耐電圧 : AC1500V 1分間（リード線・ケース間）
(AP) D-H7A1, D-H7B オートスイッチ仕様
| Auto s/w 仕様 | (AP) D-H7A1 | (AP) D-H7B |
|---|---|---|
| 使用負荷 | IC回路、PLC、リレー | PLC、リレー |
| 配線方式 | 3線式 | 2線式 |
| 出力方式 | NPN, PNP, NO, NC | NO, NC |
| 使用電圧 | DC 4.5 ~ 28V | DC 24V (10~28V) |
| 負荷電流 | 0~100 mA Max | 5~50 mA Max |
| 内部電圧降下 | 0.8V 以下 | 5V 以下 |
| 漏れ電流 | 100uA 以下 | 1mA 以下 |
| 信号表示ランプ | あり（ON時 赤色LED点灯） | |
| ※ NO : Normal Open / NC : Normal Close | ||

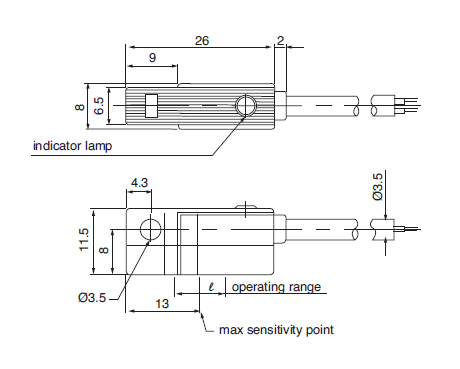

最高感度位置 / 動作範囲 / 外形寸法
オートスイッチの取付および移動方法

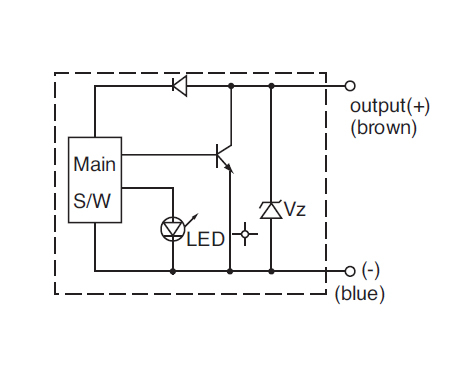

無接点 2線式

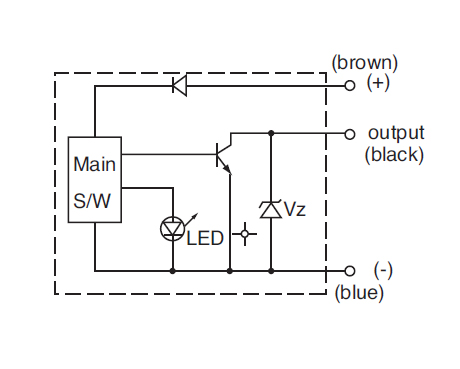

無接点 3線式
FREE BAND
※シリンダー外径サイズに関係なく、6Φ〜80ΦまでFree Band 1本で簡単に固定できます。
- 特許番号 : 登録第0243955号

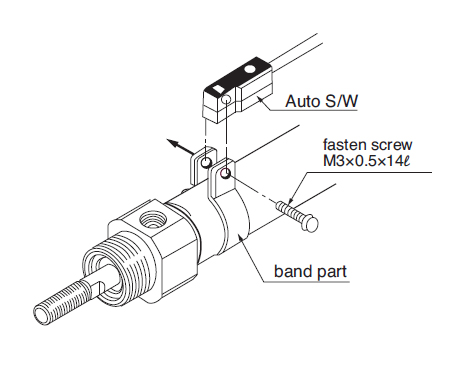

1. まずリング状のBandをシリンダーに取り付け、ブラケットの間にAuto s/wを挿入します。
2. Auto s/wを検知したい所定位置に合わせ、ペンチなどの工具を使用してシリンダーとAuto s/wが密着するようにBandの端部を引っ張ります。
3. 上部の六角ボルトを締めてAuto s/wを固定します。
4. Auto s/wを固定した後、不要なBand部分はハサミなどで切断してください。
5. 標準Bandの使用範囲はシリンダー6mm〜40mmまでで、40mm以上の場合は別途ご注文ください。
▶ Band1本でシリンダー6mm〜80mmまでAuto s/wの固定が可能です。
