무접점 SOLID STATE TYPE

[AP] D-F8□

리드선 : 내유비닐 캡 타이어 코드 (VW-1규격 난연성)

외피 : 3.5mm 회색, 흑색

내피 : 0.08 X 60 (coil)

환경조건 : IP-67

내충격 : 30 G

절연저항 : DC500V 메가에서 50MΩ이상 (리드선, 케이스간)

응답속도 : 1msec

주위온도 : -10∼ 60℃

내전압 : AC1500V 1분간(리드선, 케이스간)

리드선 길이는1m이고 1m이상은 주문 사양

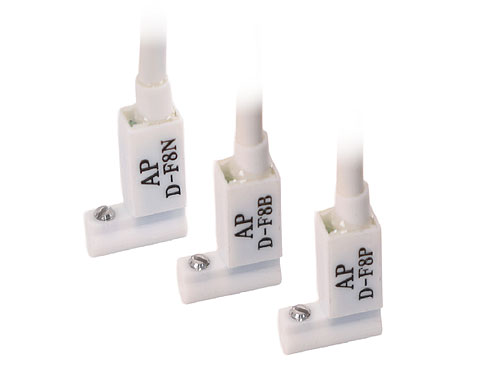

(AP) D-F8N, D-F8P, D-F8B 오토스위치 사양
Auto s/w 사양 (AP) D-F8N (AP) D-F8P (AP) D-F8B
사용부하 IC 회로, PLC, 릴레이
배선방식 3선식 2선식
출력방식 NPN PNP 2선식
사용전압 DC 4.5 ~ 28V DC 24V (10~28V)
부하전류 0~100 mA Max 5~50 mA Max
내부강하전압 0.8V 이하 4.5V 이하
누설전류 100uA 이하 1mA 이하
신호표시램프 있음( On시 적색 LED 발광)
※ NO : Normal Open / NC : Normal Close

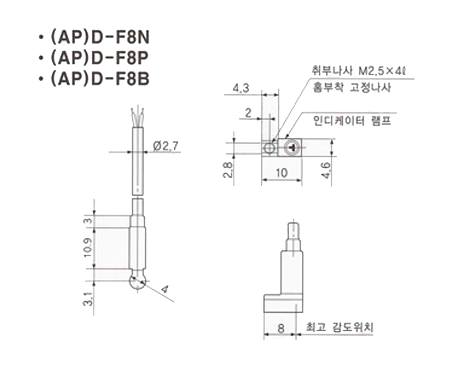

오토스위치 외형치수도

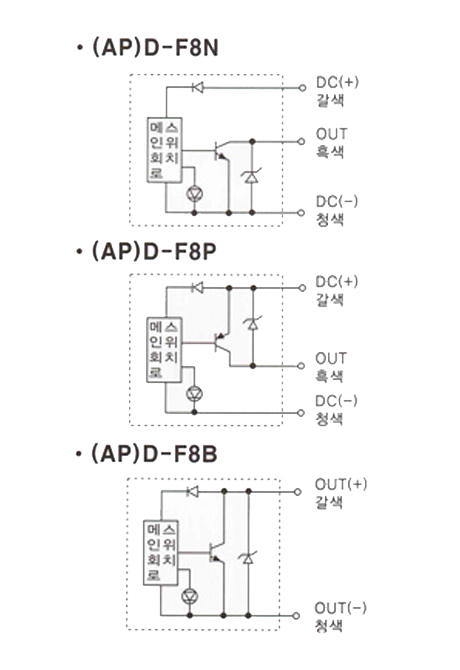

오토스위치 내부회로
