리드선 : 내유비닐 캡 타이어 코드 (VW-1규격 난연성)
외피 : 3.5mm 회색, 흑색
내피 : 0.08 X 60 (coil)
환경조건 : IP-67
내충격 : 30 G
절연저항 : DC500V 메가에서 50MΩ이상 (리드선, 케이스간)
응답속도 : 1msec
주위온도 : -10∼ 60℃
내전압 : AC1500V 1분간(리드선, 케이스간)
리드선 길이는1m이고 1m이상은 주문 사양

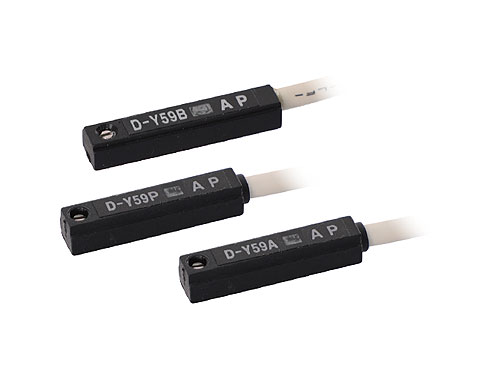

Auto s/w 사양 | (AP) D-Y59A, 1H | (AP) D-Y59B |
---|---|---|
사용부하 | IC 회로, PLC, 릴레이 | PLC, 릴레이 |
배선방식 | 3선식 | 2선식 |
출력방식 | NPN, PNP, NO, NC | NO, NC |
사용전압 | DC 4.5 ~ 28V | DC 24V (10~28V) |
부하전류 | 0~100 mA Max | 5~50 mA Max |
내부강하전압 | 0.8V 이하 | 5V 이하 |
누설전류 | 100uA 이하 | 1mA 이하 |
신호표시램프 | 있음( On시 적색 LED 발광) | |
※ NO : Normal Open / NC : Normal Close |

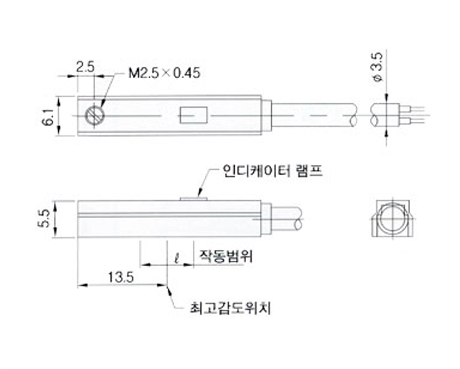

최고 감도 위치 / 동작범위 / 외형 칫수

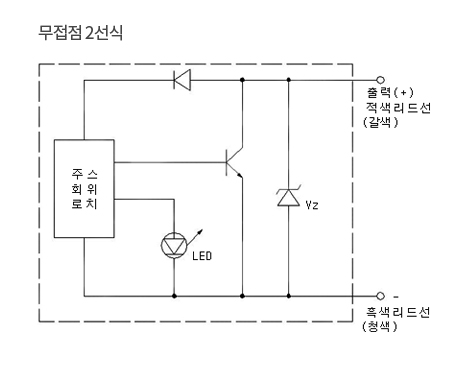

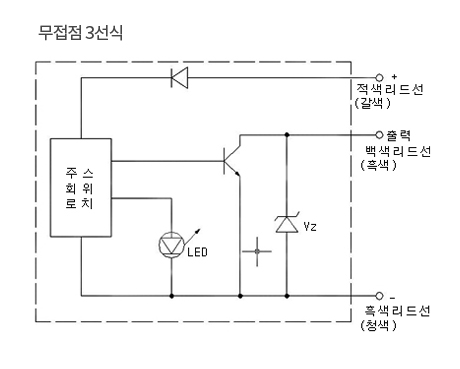

무접점 2선식, 3선식
