무접점 SOLID STATE TYPE
[AP] D-F9□ SERIES[AP] D-F8□[AP] D-Y59□/1H[AP] D-□59 SERIES[AP] D-H7□ SERIES[AP] D-F7□□ SERIES[AP] R2/R3
[AP] D-H7□ SERIES
리드선 : 내유비닐 캡 타이어 코드 (VW-1규격 난연성)
외피 : 3.5mm 회색, 흑색
내피 : 0.08 X 60 (coil)
환경조건 : IP-67
내충격 : 30 G
절연저항 : DC500V 메가에서 50MΩ이상 (리드선, 케이스간)
응답속도 : 1msec
주위온도 : -10∼ 60℃
내전압 : AC1500V 1분간(리드선, 케이스간)

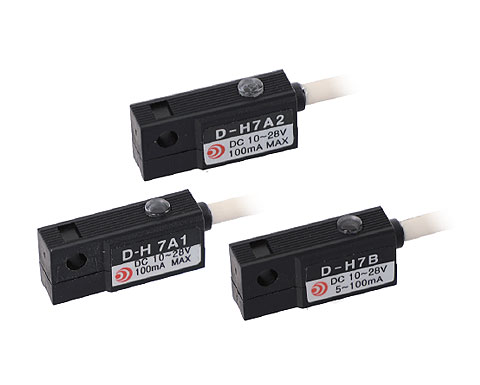

(AP) D-H7A1, D-H7B 오토스위치 사양
| Auto s/w 사양 | (AP) D-H7A1 | (AP) D-H7B |
|---|---|---|
| 사용부하 | IC 회로, PLC, 릴레이 | PLC, 릴레이 |
| 배선방식 | 3선식 | 2선식 |
| 출력방식 | NPN, PNP, NO, NC | NO, NC |
| 사용전압 | DC 4.5 ~ 28V | DC 24V (10~28V) |
| 부하전류 | 0~100 mA Max | 5~50 mA Max |
| 내부강하전압 | 0.8V 이하 | 5V 이하 |
| 누설전류 | 100uA 이하 | 1mA 이하 |
| 신호표시램프 | 있음( On시 적색 LED 발광) | |
| ※ NO : Normal Open / NC : Normal Close | ||

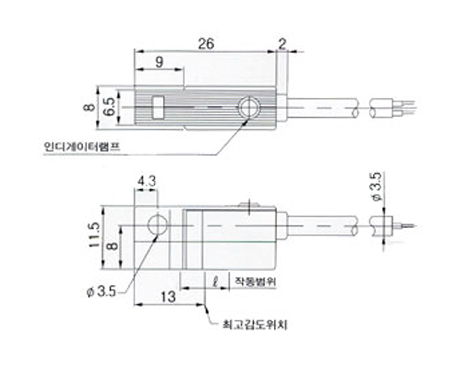

최고 감도 위치 / 동작범위 / 외형 칫수

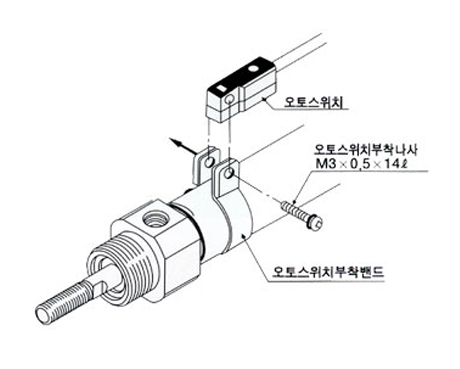

오토스위치 부착 및 이동 방법

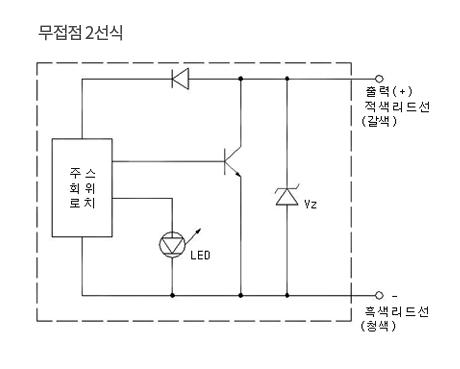

무접점 2선식

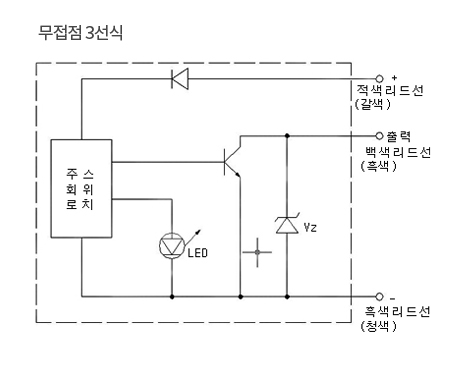

무접점 3선식
FREE BAND
※실린더 외경크기에 상관없이 6Φ~80Φ까지 Free Band 1개로 간단히 체결할수있습니다.
- 특허번호 : 등록제0243955호
1. 먼저 링으로 된 Band를 실린더에 끼우고 브라켓 사이에 Auto s/w를 넣는다.
2. Auto s/w를 감지하고자 하는 정위치에 펜치등 공구를 사용하여 실린더와 Auto s/w가 밀착되게 Band 끝단을 잡아 당긴다.
3. 위에있는 육각볼트를 돌려서 Auto s/w를 고정시킨다.
4. Auto s/w를 고정한후 필요없는 나머지 Band는 가위등으로 잘라 버린다.
5. 기준 Band 사용범위는 실린더 6mm- 40mm까지이고 40mm이상 사용시는 별도 주문 바랍니다.
▶ 밴드 1개로 실린더 6mm - 80mm까지 Auto s/w체결이 가능합니다.
