유접점 결선방법

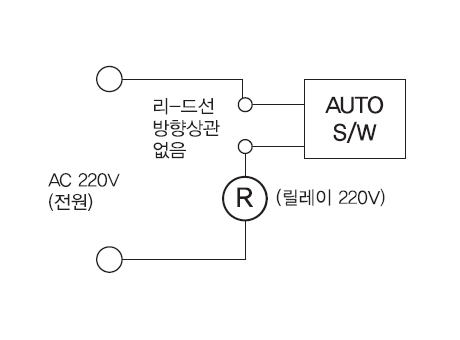

AC 220V

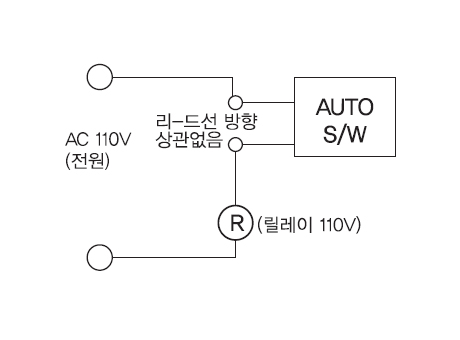

AC 110V

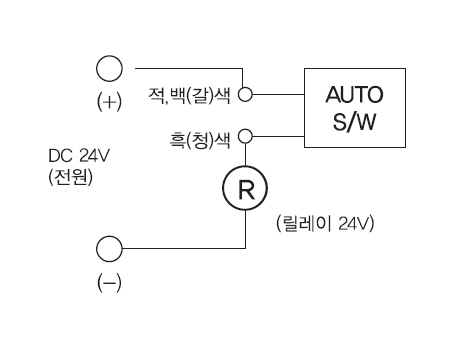

DC24V

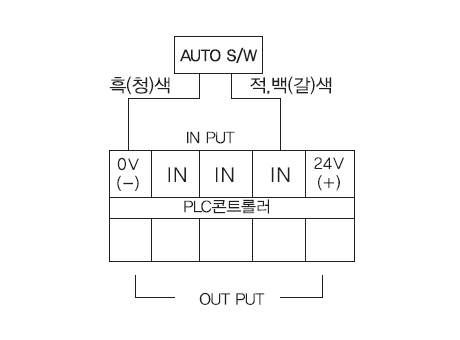

PLC 결선도
일반적인 PLC는 (-)를 입력으로 사용합니다만 간혹(+)를 입력으로 사용하는 PLC도 있습니다. 이때는 전원(-)에 연결했던 리-드선을 (+)에 연결하고 나머지 리-드선은 IN PUT 단자에 연결하면 됩니다.
※
결선하기전 선택한 Auto s/w가 정격 전류 전압에 적합한지 다시한번 확인하세요. 정격 전압 전류가 규격에 맞지 않으면 파손 또는 오동작을 합니다.
