사용상주의점
사용상주의점
1) 먼저 선택한 Auto s/w가 사양에 맞는지 다시한번 확인하십시요.
2) 일반 Auto s/w는 주의에 강자계가 발생하는 곳에서는 사용을 피해 주십시요. (강자계용 Auto s/w별도 있음)
3) Auto s/w를 실린더에 고정하기전 실린더 표면에서 2-3mm 떨어진 상태에서도 동작하는지 확인하십시요. 여유의 거리가 없으면 오동작 할 수도 있습니다. 또, 반대로 여유의 거리가 너무 많으면 2-3번 동작하는 경우가 생깁니다.
4) 리드선을 서로 바꾸어 연결하면 부하는 동작합니다만 Auto s/w의 표시램프가 점등하지 않습니다. (AC전원에서는 상관없습니다.)

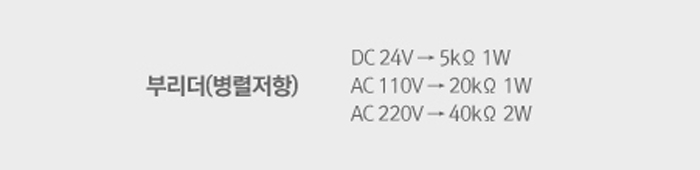

5) 사용전류 이하로 전류가 흐르면 발광표시 램프가 흐리게 발광하거나 발광하지 않습니다. 이때는 부하(PLC, 릴레이) 양단에 부리더(병렬) 저항을 연결하여 사용 전류 (5mA) 이상 흐르게 하십시요.
6) Auto s/w 양단에 직접 전원을 연결하면 Auto s/w 및 전원이 파손됩니다.
7) Auto s/w 병렬접속은 여러개 접속하여도 무방합니다만 직렬접속은 Auto s/w 내부강하전압 (2.7V)을 고려하여 DC 24V는 2개 이내, AC 110V는 4개 이내, AC 220V는 8개 이내가 좋습니다.
8) Auto s/w 리드선 가까이 동력선과 큰서이지원(Motor, SV, MG, 용접기등)이 발생하는 전선과 가까이 하지 마시고 별도의 배관을 사용하면 좋습니다.
9) "L" 부하(모다. 트랜스, 솔로노이드 등)와 직접 연결하지 마시고 릴레이를 이용하여 릴레이 접점과 직렬로 연결하여 사용하십시요.
10) Auto s/w를 "L" 부하 특성을 가진 타이머, 카운터의 전원 단자와 직렬로 직접 연결해서는 안됩니다. 이럴때는 릴레이를 이용하여 릴레이 접점과 직렬로 연결한 후 사용하면 됩니다.
