[AP] D-5□ SERIES
외피 : 4.5mm 흑색, 회색
내피 : 0.08 X 60 (coil)
리드선 : 내유비닐 캡 타이어 코드 (VW-1규격 난연성)
응답속도 : 1msec 이내
절연저항 : DC500V 메가에서 50MΩ이상 (리드선, 케이스간)
내전압 : AC1500V 1분간(리드선, 케이스간)
내충격 : 30 G
누설전류 : 없음
주위온도 : -10∼ 60℃
환경조건 : IP-67
리드선 길이는1m이고 1m이상은 주문 사양
(AP) D-57, D-58 오토스위치 사양
| Auto s/w 사양 | (AP) D-57 | (AP) D-58 |
|---|---|---|
| 사용부하 | PLC, 릴레이 | |
| 부하전압 | DC 24V | |
| 부하전류 | 5-50mA | 10-100mA |
| 접점보호회로 | 없음 | |
| 내부강하전압 | 3.0 V이하 | |
| 신호표시램프 | 있음 (ON시 적색램프 점등) | |
(AP) D-50, D-51 오토스위치 사양
| Auto s/w 사양 | (AP) D-50 | (AP) D-51 | |||
|---|---|---|---|---|---|
| 사용부하 | 릴레이 | PLC, 릴레이 | |||
| 부하전압 | AC 110V | AC 220V | DC 24V | AC 110V | AC 220V |
| 부하전류 | 5-25mA | 5-12.5mA | 5-50mA | 5-25mA | 5-12.5mA |
| 접점보호회로 | 있음 | ||||
| 내부강하전압 | 1V 이하 | 3.0V 이하 | |||
| 신호표시램프 | OFF시 램프점등 | ON시 적색램프점등 | |||

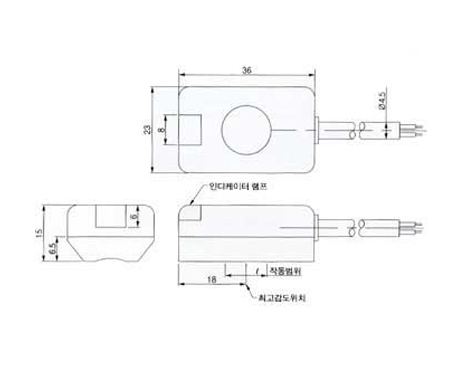

최고 감도 위치 / 동작범위 / 외형칫수

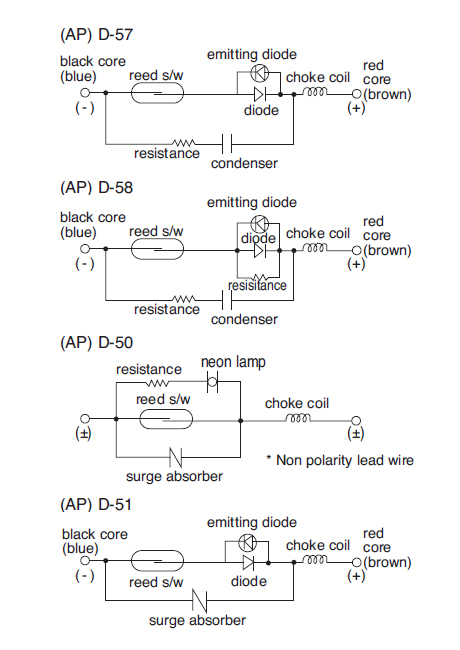

오토스위치 내부 회로
