유접점 REED S/W TYPE

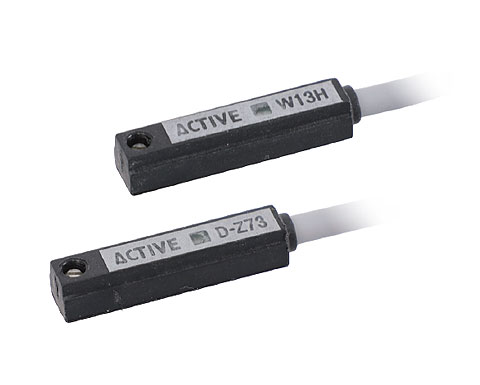

[AP] W13H

외피 : 3.5mm 회색, 흑색

내피 : 0.08 X 60 (coil)

리드선 : 내유비닐 캡 타이어 코드 (VW-1규격 난연성)

응답속도 : 1msec 이내

절연저항 : DC500V 메가에서 50MΩ이상 (리드선, 케이스간)

내전압 : AC1500V 1분간(리드선, 케이스간)

내충격 : 30 G

누설전류 : 없음

주위온도 : -10∼ 60℃

환경조건 : IP-67

리드선 길이는1m이고 1m이상은 주문 사양

(AP) W13H 오토스위치 사양
Auto s/w 사양 (AP) W 13H
사용부하 PLC, 릴레이
부하전압 DC 24V AC 110V
부하전류 4-50mA 5-20mA
접점보호회로 없음
내부강하전압 3.0 V이하
신호표시램프 있음 (ON시 적색램프 점등)

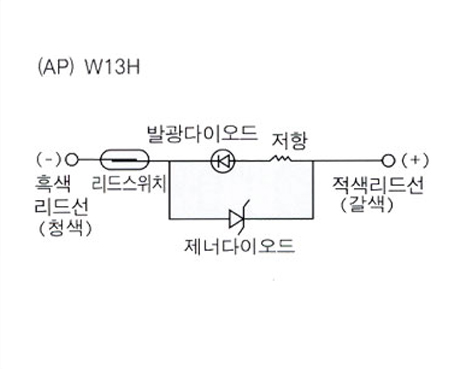

오토스위치 내부 회로

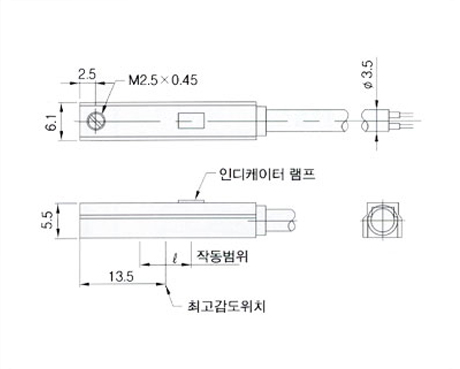

최고 감도 위치 /동작 범위/외형칫수
