외피 : 3.5mm 회색, 흑색
내피 : 0.08 X 60 (coil)
리드선 : 내유비닐 캡 타이어 코드 (VW-1규격 난연성)
응답속도 : 1msec 이내
절연저항 : DC500V 메가에서 50MΩ이상 (리드선, 케이스간)
내전압 : AC1500V 1분간(리드선, 케이스간)
내충격 : 30 G
누설전류 : 없음
주위온도 : -10∼ 60℃
환경조건 : IP-67
리드선 길이는1m이고 1m이상은 주문 사양
Auto s/w 사양 | (AP) D-A 54 | (AP) D-A 57 | ||
---|---|---|---|---|
사용부하 | PLC, 릴레이 | PLC, 릴레이 | ||
부하전압 | DC 24V | AC 110V | AC 220V | AC 110V |
부하전류 | 5-50mA | 5-25mA | 5-12.5mA | 5-50mA |
접점보호회로 | 내장 | 없음 | ||
내부강하전압 | 3.0 V이하 | |||
신호표시램프 | 있음 (ON시 적색램프 점등) |
Auto s/w 사양 | (AP) D-A 54 | (AP) D-A 57 | ||||
---|---|---|---|---|---|---|
사용부하 | PLC, 릴레이 | PLC, 릴레이 | ||||
부하전압 | DC 24V | AC 110V | AC 220V | DC 24V | AC 110V | AC 220V |
부하전류 | 50mA | 5-25mA | 12.5mA | 5-50 mA | 50mA | 25mA |
접점보호회로 | 없음 | |||||
내부강하전압 | 25Ω 이하 | 1Ω 이하 | ||||
신호표시램프 | 없음 |

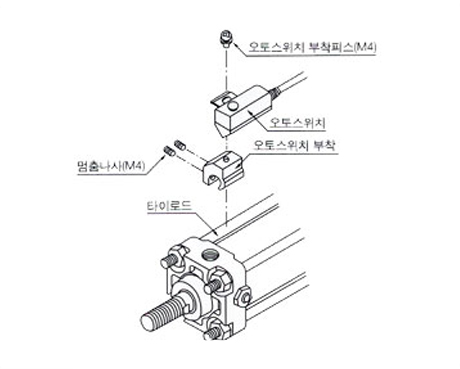

부착방법

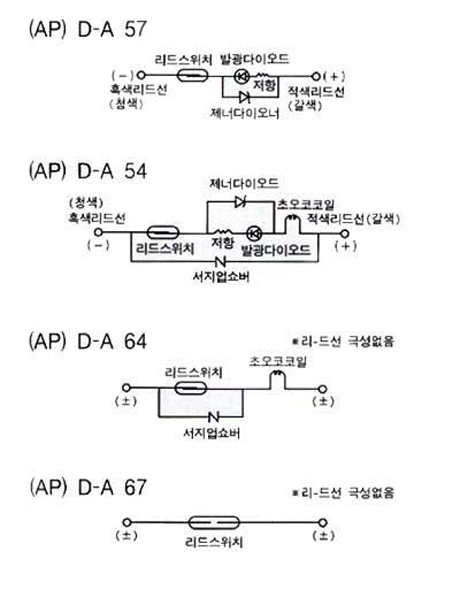

오토스위치 내부 회로

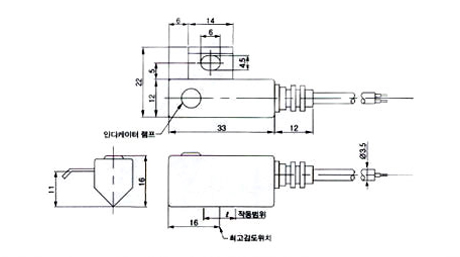

최고 감도 위치/동작범위/외형칫수

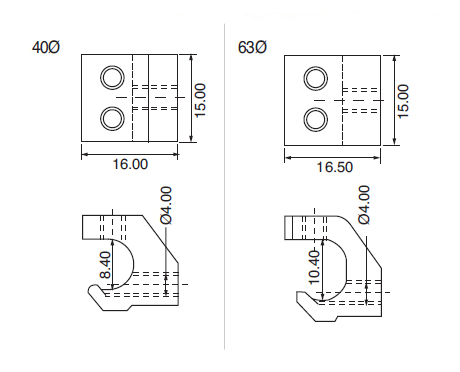

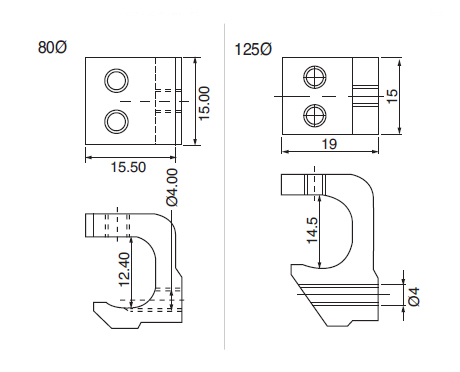

타이로드 타입 부착용 브랏게트 (D-A54 시리즈)
