[AP] D-H7□ SERIES
导线：耐油PVC护套电缆（VW-1标准阻燃型）
外皮：3.5mm 灰色、黑色
内芯：0.08 X 60（coil）
防护等级：IP-67
耐冲击：30 G
绝缘电阻：DC500V兆欧表测量50MΩ以上（导线与外壳之间）
响应速度：1msec
环境温度：-10∼60℃
耐电压：AC1500V 持续1分钟（导线与外壳之间）

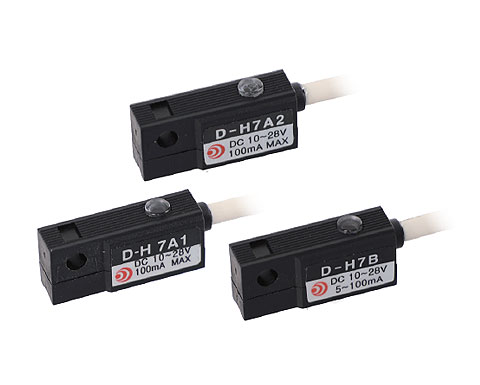

(AP) D-H7A1, D-H7B 自动开关规格
| Auto s/w 规格 | (AP) D-H7A1 | (AP) D-H7B |
|---|---|---|
| 适用负载 | IC电路、PLC、继电器 | PLC、继电器 |
| 配线方式 | 3线式 | 2线式 |
| 输出方式 | NPN、PNP、NO、NC | NO、NC |
| 使用电压 | DC 4.5 ~ 28V | DC 24V（10~28V） |
| 负载电流 | 0~100 mA Max | 5~50 mA Max |
| 内部压降电压 | 0.8V以下 | 5V以下 |
| 漏电流 | 100uA以下 | 1mA以下 |
| 信号指示灯 | 有（ON时红色LED发光） | |
| ※ NO：Normal Open / NC：Normal Close | ||

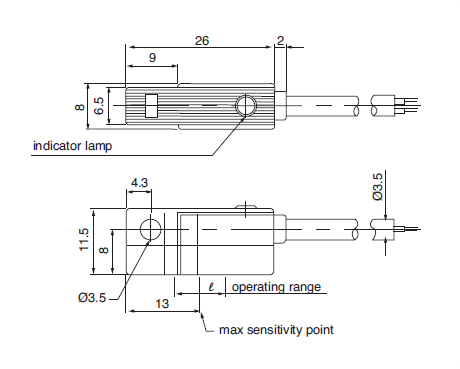

最佳感应位置 / 动作范围 / 外形尺寸
自动开关安装及移动方法

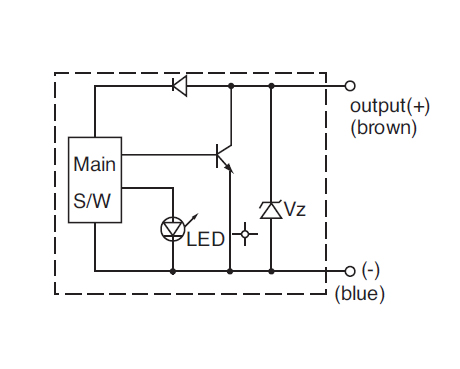

无接点 2线式

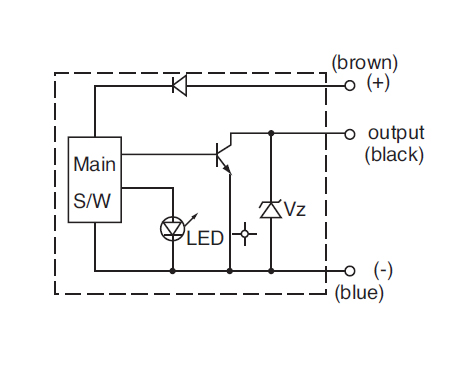

无接点 3线式
FREE BAND
※无论气缸外径尺寸大小，均可使用1个 Free Band 简单固定于 6Φ~80Φ 范围内。
- 专利编号：注册第0243955号

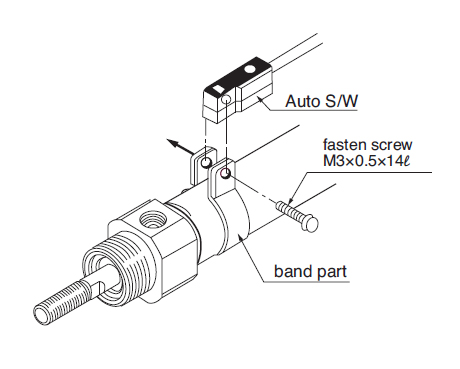

1. 先将环形 Band 套入气缸，再将 Auto s/w 放入支架之间。
2. 将 Auto s/w 调整至所需检测位置后，使用钳子等工具拉紧 Band 末端，使气缸与 Auto s/w 紧密贴合。
3. 旋转上方六角螺栓以固定 Auto s/w。
4. 固定 Auto s/w 后，将多余的 Band 用剪刀等工具剪除。
5. 标准 Band 的适用范围为气缸 6mm~40mm，40mm 以上请另行订购。
▶ 仅使用1个 Band，即可固定适用于 6mm~80mm 气缸的 Auto s/w。
