[AP] D-C7□ SERIES
外皮：3.5mm 灰色、黑色
内芯：0.08 X 60（coil）
导线：耐油PVC护套电缆（VW-1标准阻燃型）
响应速度：1msec以内
绝缘电阻：DC500V兆欧表测量50MΩ以上（导线与外壳之间）
耐电压：AC1500V 持续1分钟（导线与外壳之间）
耐冲击：30 G
漏电流：无
环境温度：-10∼60℃
防护等级：IP-67
导线长度为1m，1m以上为订制规格
产品视频

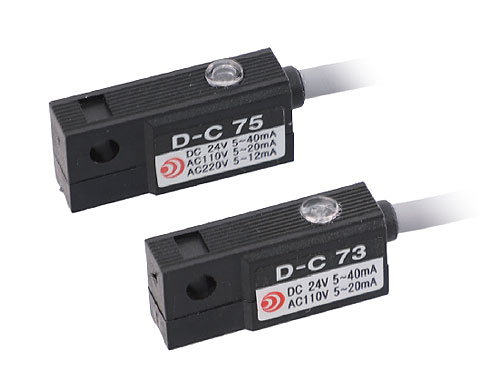

(AP) D-C 73, 75 自动开关规格
| Auto s/w 规格 | (AP) D-C 73 | (AP) D-C 75 | |||
|---|---|---|---|---|---|
| 适用负载 | PLC、继电器 | PLC、继电器 | |||
| 负载电压 | DC 24V | AC 110V | DC 24V | AC 110V | AC 220V |
| 负载电流 | 5-40mA | 5-20mA | 5-40mA | 5-20mA | 5-12mA |
| 接点保护电路 | 无 | ||||
| 内部压降电压 | 3.0V以下 | ||||
| 信号指示灯 | 有（ON时红色指示灯点亮） | ||||

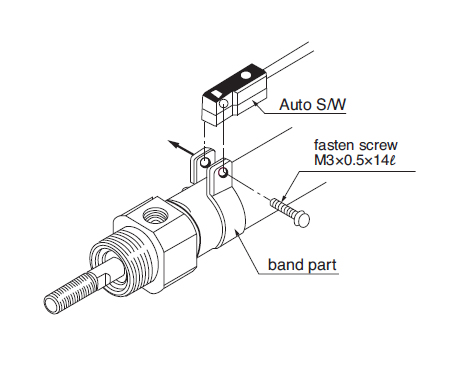

自动开关安装及移动方法

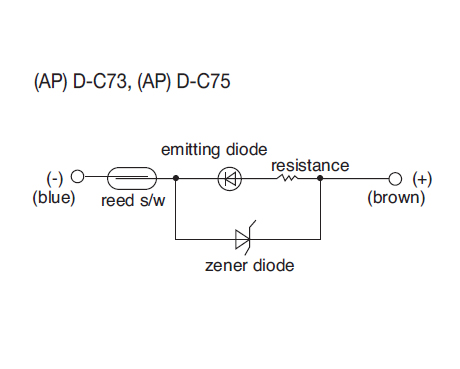

自动开关内部电路

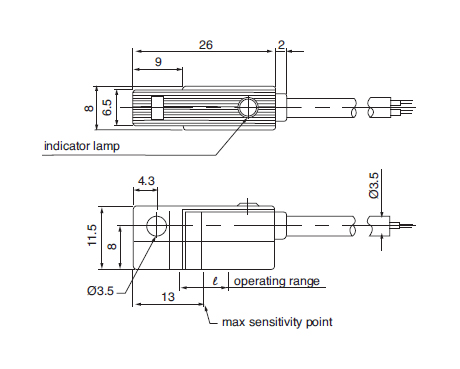

最佳感应位置 / 动作范围 / 外形尺寸
FREE BAND
※无论气缸外径尺寸大小，均可使用1个 Free Band 简单固定于 6Φ~80Φ 范围内。
- 专利编号：注册第0243955号
1. 先将环形 Band 套入气缸，再将 Auto s/w 放入支架之间。
2. 将 Auto s/w 调整至所需检测位置后，使用钳子等工具拉紧 Band 末端，使气缸与 Auto s/w 紧密贴合。
3. 旋转上方六角螺栓以固定 Auto s/w。
4. 固定 Auto s/w 后，将多余的 Band 用剪刀等工具剪除。
5. 标准 Band 的适用范围为气缸 6mm~40mm，40mm 以上请另行订购。
▶ 仅使用1个 Band，即可固定适用于 6mm~80mm 气缸的 Auto s/w。
